Огляд
Серія CLIMBER-1009 — це найновіший 12-в-1 багатофункціональний термінальний хост від TENDZONE, створений на основі багаторічного досвіду розробки інтегрованих продуктів. Це передове рішення поєднує в собі новітні аудіоалгоритми TENDZONE, відеокодеки, централізоване керування, обробку медіа, віддалений зв’язок та інші технології. CLIMBER-1009, який працює на базі внутрішніх процесорів, є багатофункціональним інтегрованим пристроєм нового покоління, оптимізованим для вбудованих систем.
Розроблений з урахуванням гнучкості, цей продукт має конструкцію плагіна картки для задоволення потреб у різних сценаріях. Він об’єднує низку функцій, включаючи віддалену відеоконференцію, локальний запис і трансляцію, аудіопідсилення, комутацію відеоматриці, периферійний контроль навколишнього середовища, централізований уніфікований сенсорний екран, розподілені кодеки введення та виведення, доступ IPC, гігабітний комутатор POE тощо. CLIMBER-1009 ідеально підходить для застосування в мультимедійних конференц-залах, розумних класах, лекційних аудиторіях, багатофункціональних залах, мобільних командних і диспетчерських центрах та інших середовищах.
Цей 12-in-1 багатофункціональний термінал підтримує різноманітні операції, як-от локальні та віддалені зустрічі, віддалену пряму трансляцію, навчання, контроль, навчання та мобільні команди. Він забезпечує повну інтеграцію з різними аудіовізуальними та екологічними периферійними пристроями, забезпечуючи розумну та ефективну роботу. Він може бути налаштований як гіперконвергентний універсальний пристрій із вбудованим комп’ютером OPS, бездротовою проекцією екрану та модулями бездротового мікрофона, пропонуючи всеохоплююче рішення, яке економить місце та спрощує взаємодію з користувачем.
Завдяки новому поколінню чіпів для обробки мультимедійних даних CLIMBER-1009 забезпечує потужну продуктивність і підтримує відеокодек H.265 4K@60fps, покращуючи якість зображення та звуку для чудової якості HD. Крім того, він має значні покращення в сумісності, адаптивності до мережі, управлінні затримками, захисті від втрати пакетів, обробці кількох екранів і одночасній багатофункціональній обробці, що робить його оптимальним рішенням для уряду, підприємства, громадської безпеки, освіти, медицини та інші сектори.
особливості
Комп'ютер OPS:
- Вбудований комп’ютер OPS, відповідає вимогам офісу та може інсталювати офісне програмне забезпечення, наприклад Tencent Meeting, для відеоконференцій на основі програмного забезпечення. (Можливість настроювати з внутрішнім OPS відповідно до конкретних потреб).
Розумне централізоване керування:
- Інтегроване керування мультимедійним обладнанням через конференц-планшет, що забезпечує уніфіковане керування аудіо та відео, відеоконференціями, записом, трансляцією та периферійними пристроями сторонніх виробників.
- Підтримує загальні інтерфейси центрального керування, такі як RS232/485/IR/IO/RELAY для легкої інтеграції з іншими пристроями.
- Підтримує протокол Zigbee IoT для додаткових опцій керування.
- Двонаправлене керування одним послідовним каналом для спрощеного керування системою.
- Поєднує дротове керування з бездротовим керуванням IoT для забезпечення стабільної роботи та запобігання перешкодам.
Матриця відео високої чіткості 4K:
- 4-in-6-out 4K60 HD безшовна відеоматриця з повною гнучкістю для кількох конфігурацій екрана.
- Підтримує різноманітні сценарії, такі як мультимедійні конференц-зали, мультимедійні класи та командні центри.
- Забезпечує локальне централізоване керування, відображення, звукопідсилення та інші вимоги.
- Підтримує технологію кодека мультимедійної інформації розподіленої інтерактивної системи (MIDIS), функціонуючи як розподілений інтерфейс введення/виведення.
Цифровий аудіопроцесор:
- 8-in{1}}out повнофункціональний аудіоінтерфейс, включаючи вбудований мережевий аудіо та підтримку аудіо HDMI.
- Вбудований аудіоалгоритм 5A, який зменшує реверберацію та шум, ідеально підходить для класів і конференц-залів.
- Вбудований цифровий підсилювач з номінальною потужністю 2 × 100 Вт для чіткого, потужного звуку.
Відеоконференції:
- Функція локального запису та відтворення для відеоконференцій.
- Підтримує віддалені інтерактивні виклики SIP, що забезпечує двонаправлений аудіо- та відеозв'язок для віддаленої співпраці.
- Додаткова багатостороння інтерактивна авторизація для бездоганної інтеграції зі сторонніми платформами відеоконференцій із підтримкою стандартних протоколів.
Бездротовий мікрофон:
- Хост-приймач UHF, підтримує бездротовий доступ до портативного мікрофона, для локального посилення звуку, запису конференції, підсилення мови відеоконференції;
Бездротова проекція екрана:
- Підтримка бездротового відображення зображення робочого столу портативного пристрою, смартфона або планшета на екрані за допомогою невеликого ключа або клієнта екранної проекції.
Мережевий комутатор POE:
- Підтримує джерело живлення IPC, зображення та керування через один кабель, що спрощує підключення та встановлення.
- Керування мережею TCP/UDP для пристроїв сторонніх виробників, що покращує системну інтеграцію.
- Надає документацію щодо інтерфейсу API для спеціальної інтеграції.
Локальний запис і відтворення:
- Підтримує локальний запис від 4 до 6 відеопотоків, що забезпечує легке зберігання та доступ до відео.
- Ідеально підходить для запису нарад, прямих трансляцій подій і тренінгів.
Інтерфейс введення/виведення:
- Підтримує інтеграцію з мультимедійними розподіленими інтерактивними системами для розподіленого планування та команд.
- Забезпечує кілька варіантів вводу-виводу для гнучкого підключення та керування системою.
Доступ IPC:
- Підтримує до 16 відеовходів IPC із можливістю обробки локального виводу та запису.
- Ідеально підходить для середовищ, які потребують інтеграції відеоспостереження та моніторингу.
Стабільний і надійний:
- Побудований на основі вбудованої системи Linux, що забезпечує імунітет до вірусів і безпечне робоче середовище.
- Конструкція операторського рівня для безперервної роботи 24/7, що робить систему високонадійною та придатною для критично важливих додатків.
- Пристрій можна встановити в стандартній шафі або використовувати окремо, пропонуючи гнучкі варіанти встановлення.
- РК-дисплей на передній панелі для легкого моніторингу та оновлення стану.
- Подвійні перемикачі живлення (жорстке живлення та м’яке живлення) для безперебійної роботи та функції очікування/пробудження системи.

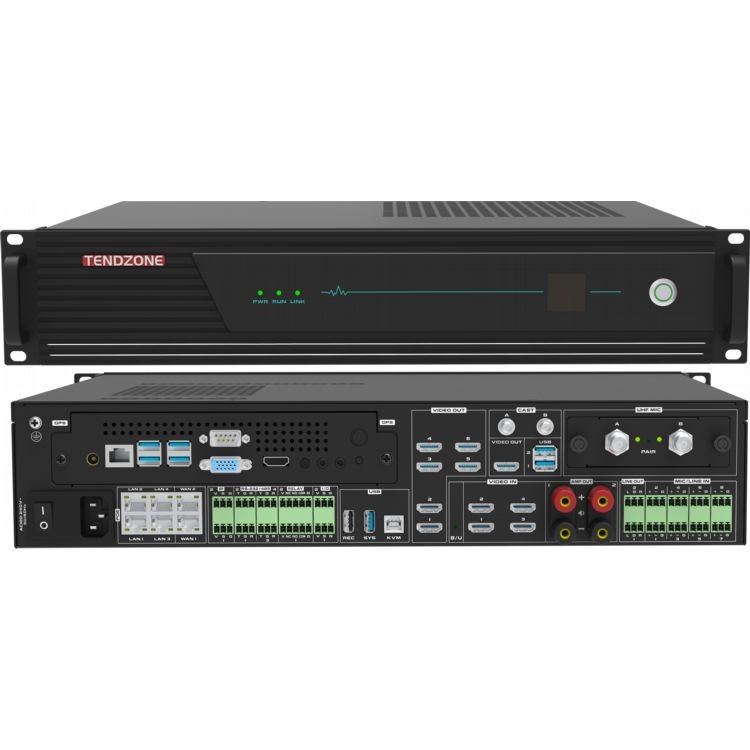

Зображення задньої панелі:
(1) Комп’ютер OPS (2) Перемикач живлення хоста (3) Живлення хоста (4) Порти Gigabit Ethernet * 6 (4 з яких POE) (5) ІЧ-інтерфейс * 2 (6) RS-232/485 інтерфейс * 3 + порт налагодження RS-232/485 * 1 ( 7 ) порт керування ELAY * 2 ( напруга та струм: 12 В/не більше 1 A ) ( 8 ) Інтерфейс вводу-виводу*2 ( напруга та струм: 12 В/не більше 1 A ) ( 9 ) USB Type-A *2, USB Type-B*1 (10) Вихідний порт HDMI * 6 ( 1 1 ) Вхідний порт HDMI *4 ( 1 2 ) Роз’єм підсилювача 100 Вт при 8 Ом * 2 пари ( 13 ) Стереовихід термінала Phoenix L/R * 2 (загалом 4 незалежних аудіовиходу) (14) Вхідний порт MIC/LINE * 8 (15) Бездротова проекція CAST (16) Бездротовий розмовний модуль UHF
Популярні Мітки: інтегрований процесор дванадцять-в-одному, Китай дванадцять-в-одному інтегрований процесор виробники, постачальники, фабрика
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
демонструвати |
Технічні характеристики |
|
Безпечний і стабільний |
Прийняття системної архітектури промислового рівня, розробленої на основі системи LINUX, без вірусів |
|
Інтерфейс даних |
2 USB Type-A, 1 USB Type-B |
|
Мережева камера |
12 локальних мережевих камер, 4 мережеві переадресації |
|
Відеокодек |
До 4 каналів кодування 1080P60, до 4 каналів декодування 1080P@60 або 8 каналів кодування 1080P@30 і 8 каналів декодування 1080P@30; |
|
Аудіо та відео протокол |
Аудіо підтримує G.711, G.722, G722.1, G722.1C, AAC і підтримує декодування потоків аудіо коду Відео підтримує H.264HP, MP, BP, H265MP |
|
Дисплейний термінал |
Вбудована функція поділу відео, яка може реалізовувати синтез зображення на одному екрані/картинці в картинці/картинці поза зображенням, накладення субтитрів, накладення назви терміналу та відображення логотипу станції на один, два, три, чотири, п’ять, шість, сім, вісім, дев'ять, десять, тринадцять і шістнадцять розділених екранів |
|
панель керування |
Підтримує різноманітні панелі керування, додатковий 10.{1}}дюймовий дротовий сенсорний екран Android (стандарт без настінного кріплення, без підтримки POE), 10.{3}}дюймовий мережевий сенсорний екран PoE для настільного ПК, 10.{{5 }}дюймовий настінний сенсорний екран PoE (стандарт із настінним нижнім блоком) |
|
Швидкість кодека |
Максимум 16 каналів кодека 1080P, 512 Кбіт/с ~ 16 Мбіт/с на канал |
|
Аудіо вхід |
8-way Phoenix terminal input (підтримує мікрофонний вхід 48 В з фантомним живленням або лінійний вхід) , 4 -way HDMI вбудований аудіовхід, 1-way OPS аудіовхід, 1-way аудіовхід бездротової проекції (додатково), 1-way бездротовий мовний модуль аудіовходу (додатково) |
|
Аудіовихід |
4-вихід лінійного аудіовиходу (або 2 пари стереовиходів L/R Phoenix), 2-вихід цифрового підсилювача 100 Вт при 8 Ом (або 2- цифровий вихід 150 Вт при 4 Ом вихід підсилювача) , 2 -спосіб вбудований аудіовихід HDMI; підтримка регулювання гучності, аудіо підтримує синхронізацію та мікшування. HDMI OUT1 підтримує посилення всіх аудіовходів, HDMI OUT2~HDMI OUT6 підтримує лише мережеве RSTP-потокове посилення звуку. |
|
Відео вхід |
4 вхідні інтерфейси HDMI, 16 входів IP-камери; HDMI IN1 і HDMI IN3 підтримують вхід з максимальною роздільною здатністю 4K30, а HDMI IN2 і HDMI IN4 підтримують вхід з максимальною роздільною здатністю 1920*1080@60; |
|
Відеовихід |
1) 6- канальний вихідний інтерфейс HDMI, з якого HDMI OUT2~HDMI OUT6 є гомологічними вихідними сигналами; HDMI OUT1 підтримує максимальну роздільну здатність 4K30, а HDMI OUT2~HDMI OUT6 підтримує максимальну роздільну здатність 1920*1080@60; 2) Коли вбудований комп’ютер OPS відкриває зустріч Tencent (якщо камеру під’єднано до входу HDMI IN), екран вбудованого комп’ютера OPS може виводитися лише через HDMI OUT1, а HDMI OUT2~6 може відображати лише екран камеру, підключену до HDMI IN; 3) Коли вбудований OPS відкриває нараду Tencent (коли лише одна USB-камера підключена безпосередньо до USB-порту OPS як колекція камер наради Tencent), вбудований екран комп’ютера OPS може виводитися через HDMI OUT1~ 6; 4) Коли зустріч Tencent не триває, вихід HDMI OUT1 і HDMI OUT2~6 можна вибрати з бездротової проекції екрана, вбудованого комп’ютера OPS і HDMI IN1~4; |
|
Обробка аудіо |
Підтримує автоматичне придушення відлуння (AEC), автоматичне регулювання посилення (AGC), автоматичне придушення/придушення шумів (ANC /ANS), автоматичне придушення зворотного зв’язку (AFC), матрицю змішування (AM), компенсацію втрати пакетів (PLC) |
|
Обробка відео |
Підтримує адаптацію роздільної здатності відео, перемикання, розподіл, поділ екрана, накладання субтитрів із прокручуванням, накладення імені терміналу, відображення логотипу станції та налаштування параметрів зображення; накладення субтитрів і назви терміналу підтримує довільне налаштування позиції; логотип станції підтримує регулювання положення верхнього лівого, верхнього правого, нижнього лівого та нижнього правого кутів, а також підтримує налаштування прозорості дисплея; |
|
Протокол зв'язку |
SIP, подвійний потік BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Мережевий інтерфейс |
1 порт WAN, 5 портів LAN; або встановити 6 мережевих портів для повного підключення; 4 з мережевих портів підтримують живлення PoE; Примітка. Якщо вам потрібно підключитися до комутатора PoE стороннього виробника, ми рекомендуємо використовувати мережевий порт, який не підтримує PoE, для підключення до комутатора PoE іншої сторони, щоб переконатися, що один із мережевих портів не забезпечує зовнішнє живлення PoE . Намагайтеся не підключатися безпосередньо один до одного за допомогою інтерфейсів PoE. |
|
Функція змішування |
Він також підтримує потоки локального аудіо, вбудованого аудіо HDMI і віддаленого аудіо RTSP, що надходять у мікшер, і може динамічно вибирати мікшування; він також підтримує вбудований аудіовхід OPS, вбудований аудіовхід бездротової проекції екрану (додатково) і вбудований аудіовхід бездротового розмовного модуля (додатково), що надходить у мікшер; |
|
Центральний контроль |
Центральне керування одним дотиком: перемикання системи, регулювання вихідної гучності, перемикання джерела сигналу, керування камерою, керування записом і трансляцією, дистанційний виклик, контроль середовища тощо. Підтримує подачу живлення 12 В на контрольну панель через порт RELAY; |
|
Інтерфейс контролю навколишнього середовища |
3-інтерфейс RS{1}}/485, 1*RS232/RS485 DEBUG, 2-way RELAY, 2-way I/O, 2-way інфрачервоне ІЧ |
|
відеоконференція |
Підтримка H.323 «точка-точка» відеоконференції та надсилання допоміжного потоку; Підтримка SIP «точка-точка» відеоконференції та надсилання додаткового потоку; Одна машина підтримує максимум 6-конференцій учасників (через протокол SIP), підтримує створення кількох шаблонів конференцій, підтримує заплановані конференції та автоматично скликає конференції відповідно до запланованого часу; ви можете запросити нові термінали приєднатися до конференції під час конференції або виключити термінал із конференції; ви можете вимкнути/увімкнути звук будь-якого місця або вимкнути/увімкнути звук усіх місць одним клацанням миші; При використанні протоколу H.323 підтримується реєстрація GK і можна здійснювати дзвінки на короткі номери; При використанні протоколу SIP підтримується реєстрація SIP і можна здійснювати дзвінки на короткі номери; |
|
Push-потік |
Підтримуйте потокове передавання не менше ніж на 8 різних платформах прямого мовлення одночасно |
|
Функція прямої трансляції |
Підтримує до 10-канальної багатоадресної передачі, пряму трансляцію та на вимогу |
|
Функція запису |
Підтримується використання як терміналу розповсюдження запису та трансляції та клієнта з максимум 4 локальними потоками запису (або запис 1 4K зображення), формат файлу запису та трансляції – MP4, підтримує автоматичне копіювання флеш-пам’яті USB, примусове оновлення системи флеш-накопичувача USB і відновлення початкової конфігурації, підтримує керування вмістом запису файлів (завантаження/експорт/редагування/видалення) |
|
Внутрішній жорсткий диск |
Стандартний 2 ТБ 35-дюймовий жорсткий диск для відеоспостереження, який можна розширити до 12 ТБ через USB |
|
Мережевий зв'язок |
Підтримка 4 -канального мікшування та відтворення аудіо, підтримка мережевого сну та пробудження, перемикання системи одним дотиком |
|
Функція обслуговування |
Підтримує керування веб-інтерфейсом, забезпечує швидку конфігурацію портів пристрою, підтримує зміну пароля веб-порту, зміну IP-адреси, скидання до заводських налаштувань, оновлення програмного забезпечення, світловий індикатор, інфрачервоне навчання, керування журналами, налагодження послідовного порту, віддалене налагодження Telnet, дистанційне управління роботою та обслуговуванням |
|
Вбудований комп'ютерний модуль OPS |
1) Комп’ютерний модуль OPS (версія Windows), інтегрований комп’ютер OPS 11-го покоління стандартної конфігурації, пам’ять 16 ГБ, жорсткий диск 512 ГБ, встановлена операційна система Windows 11 Professional; 2) Можна встановити функцію Tencent Conference, яка підтримує використання зовнішніх відео- та аудіосигналів як камери та мікрофона Tencent Conference. У той же час відеоінтерфейс Tencent Conference можна виводити через локальний інтерфейс HDMI OUT1 і посилювати через локальний аудіоінтерфейс; 3) Інтерфейс HDMI OUT2 використовується як єдине джерело отримання даних для відеовходу Tencent Conference; |
|
Функція бездротової проекції екрана |
1) Додатковий модуль бездротової проекції екрана підтримує бездротову передачу зображень робочого столу портативного терміналу ПК/мобільного телефону/PAD до вузлів гіперконвергентної хмари через передавач бездротової проекції екрана або клієнта проекції екрана та виведення через локальний інтерфейс HDMI OUT для реалізації бездротового обміну такі функції, як обмін зображеннями/презентаціями/відеофайлами/співпраця в офісі; 2) USB1 використовується для сполучення з бездротовим передавачем проекції екрана; USB2 використовується для оновлення версії програмного забезпечення бездротового модуля прийому екранної проекції; 3) Антену модуля бездротового приймача можна витягнути до стелі конференц-залу, щоб покращити сигнал прийому бездротового проекційного екрана; |
|
Вбудований бездротовий розмовний модуль |
Додатковий модуль бездротового мікрофона/нашийника/гарнітури, який підтримує сполучення з гіперконвергентними хмарними вузлами як джерело звуку для локального озвучення, локального запису та запису трансляції конференції та підсилення мовлення на відеоконференції; УВЧ-модуль бездротового прийому мови, підтримує 2 мікрофони, що говорять одночасно; |
|
монтаж |
Встановлення стандартної телекомунікаційної шафи 2 U, рекомендовано встановлювати його поблизу периферійного обладнання, щоб зменшити робоче навантаження на електропроводку |
|
Розмір пристрою |
Розмір виробу: ширина*висота*глибина 436,8 мм*89 мм*320 мм |
|
Вхідна напруга і струм |
AC100~240В/50~60Гц |
|
Споживана потужність пристрою |
Без виходу на зовнішній динамік і пристрою з живленням від мережі POE: типове споживання електроенергії Коли під’єднано два зовнішні динаміки та зовнішній пристрій з живленням через технологію POE: споживання електроенергії при повному навантаженні |
|
Вага обладнання |
Вага нетто всієї машини становить 9,3 кг, а загальна вага з упаковкою становить 12 кг. |
|
Робоча температура |
0~45 градусів працює |
|
Вологість Висота |
від 10% до 90%, висота менше або дорівнює 5000 метрів |
80W
350 W
