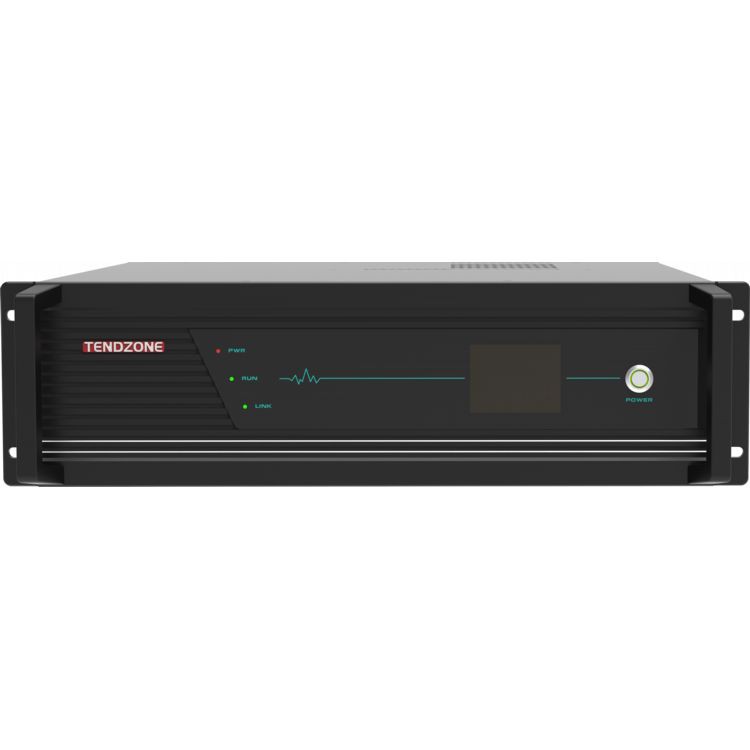

CLIMBER-2009 Огляд

Серія CLIMBER-2009 — це сучасний 13-in-1 багатофункціональний термінальний хост, розроблений Dongwei, використовуючи багаторічний досвід інтегрованої розробки продуктів. Він інтегрує передові технології, такі як аудіоалгоритми, відеокодеки, централізоване керування, обробка мультимедійних даних і віддалений зв’язок, що працює на базі внутрішніх процесорів. Цей термінал має гнучкий дизайн плагіна (шасі + плата), пропонуючи настроювані параметри для різних сценарії. CLIMBER-2009 ідеально підходить для мультимедійних конференц-залів, розумних класів, лекційних залів, багатофункціональних залів, мобільних командних центрів тощо. Він підтримує низку програм, як-от локальні та віддалені зустрічі, прямі трансляції, навчання, нагляд і мобільні команди. Завдяки новому поколінню чіпів обробки мультимедійних даних система підтримує відеокодек H.265 4K, покращуючи зображення та звук якість для чудового досвіду. Він також може похвалитися покращеною продуктивністю щодо сумісності, адаптивності мережі, затримки, захисту від втрати пакетів і багатоекранної обробки, що робить його універсальним рішенням для таких галузей, як уряд, підприємства, громадська безпека, освіта, охорона здоров’я тощо.

особливості

Комп'ютер OPS:

Вбудований комп’ютер OPS, відповідає вимогам офісу та може інсталювати офісне програмне забезпечення, наприклад Tencent Meeting, для відеоконференцій на основі програмного забезпечення.
Настроювана плата OPS із вбудованими опціями комп’ютера (до Intel i5, 16 ГБ оперативної пам’яті, 512 ГБ SSD).

Розумне централізоване керування:

Інтегроване керування мультимедійним обладнанням через конференц-планшет, що забезпечує уніфіковане керування аудіо та відео, відеоконференціями, записом, трансляцією та периферійними пристроями сторонніх виробників.
Підтримує загальні інтерфейси центрального керування, такі як RS232/485/IR/IO/RELAY для легкої інтеграції з іншими пристроями.
Підтримує протокол Zigbee IoT для додаткових опцій керування.
Двонаправлене керування одним послідовним каналом для спрощеного керування системою.
Поєднує дротове керування з бездротовим керуванням IoT для забезпечення стабільної роботи та запобігання перешкодам.

Матриця відео високої чіткості 4K:

8-in-8-out 4K60 HD безшовна відеоматриця з повною гнучкістю для кількох конфігурацій екрана.
Підтримує різноманітні сценарії, такі як мультимедійні конференц-зали, мультимедійні класи та командні центри.
Забезпечує локальне централізоване керування, відображення, звукопідсилення та інші вимоги.
Підтримує технологію кодека мультимедійної інформації розподіленої інтерактивної системи (MIDIS), функціонуючи як розподілений інтерфейс введення/виведення.

Цифровий аудіопроцесор:

8-in{1}}out повнофункціональний аудіоінтерфейс, включаючи вбудований мережевий аудіо та підтримку аудіо HDMI.
Інтегрований аудіоалгоритм 5A, який зменшує реверберацію та шум, ідеально підходить для класів і конференц-залів.
Вбудований цифровий підсилювач з номінальною потужністю 4×100 Вт для чіткого, потужного звуку.

Відеоконференції:

Функція локального запису та відтворення для відеоконференцій.
Підтримує віддалені інтерактивні виклики SIP, що забезпечує двонаправлений аудіо- та відеозв'язок для віддаленої співпраці.
Додаткова багатостороння інтерактивна авторизація для бездоганної інтеграції зі сторонніми платформами відеоконференцій із підтримкою стандартних протоколів.

Бездротовий мікрофон:

Хост-приймач UHF, підтримує бездротовий доступ до портативного мікрофона, для локального посилення звуку, запису конференції, підсилення мови відеоконференції;

Ручний мікрофон:

Підтримує підключення цифрових мікрофонів Hand-in-Hand, максимум 20 мікрофонів в одному ланцюзі. Подвійне ланцюгове підключення дозволяє підключати до 20 мікрофонів.

Бездротова проекція екрана:

Підтримка бездротового відображення зображення робочого столу портативного пристрою, смартфона або планшета на екрані за допомогою невеликого ключа або клієнта екранної проекції.

Мережевий комутатор POE:

Підтримує джерело живлення IPC, зображення та керування через один кабель, що спрощує підключення та встановлення.
Керування мережею TCP/UDP для пристроїв сторонніх виробників, що покращує системну інтеграцію.
Надає документацію щодо інтерфейсу API для спеціальної інтеграції.

Локальний запис і відтворення:

Підтримує локальний запис від 4 до 6 відеопотоків, що забезпечує легке зберігання та доступ до відео.
Ідеально підходить для запису нарад, прямих трансляцій подій і тренінгів.

Інтерфейс введення/виведення:

Підтримує інтеграцію з мультимедійними розподіленими інтерактивними системами для розподіленого планування та команд.
Забезпечує кілька варіантів вводу-виводу для гнучкого підключення та керування системою.

Доступ IPC:

Підтримує до 16 відеовходів IPC із можливістю обробки локального виводу та запису.
Ідеально підходить для середовищ, які потребують інтеграції відеоспостереження та моніторингу.

Стабільний і надійний:

Побудований на основі вбудованої системи Linux, що забезпечує імунітет до вірусів і безпечне робоче середовище.
Конструкція операторського рівня для безперервної роботи 24/7, що робить систему високонадійною та придатною для критично важливих додатків.
Пристрій можна встановити в стандартній шафі або використовувати окремо, пропонуючи гнучкі варіанти встановлення.
РК-дисплей на передній панелі для легкого моніторингу та оновлення стану.
Подвійні перемикачі живлення (жорстке живлення та м’яке живлення) для безперебійної роботи та функції очікування/пробудження системи.

Дизайн плагіна картки:

Повністю модульний із знімними плагінами для легкого обслуговування та налаштування. Система підтримує широкий спектр опцій вводу/виводу та периферійну інтеграцію.

Задня панель повністю укомплектованої машини:

(1) Перемикач живлення хоста ( 2 ) Джерело живлення хоста (3) Комп’ютер OPS ( 4 ) Аудіокарта (АУДІОкарта, стандартна конфігурація включає головний модуль DIGIT MIC для розмови рука об руку, додатковий мікрофон для розмови рука об руку) ( 5) Основна плата керування (карта MAIN) (6) плата бездротового проеціювання (карта CAST) (7) плата бездротового мікрофона UHF (карта MIC) (8) плата чотирьохканального виходу HDMI (два слоти, OUT B і OUT A) (9) Чотириканальна вхідна карта HDMI (два слоти, IN B і IN A)

Популярні Мітки: інтегрований процесор тринадцять-в-одному, Китай виробники інтегрованого процесора тринадцять-в-одному, постачальники, фабрика

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

демонструвати	Технічні характеристики
Безпечний і стабільний	Прийняття системної архітектури промислового рівня, розробленої на основі вбудованої системи, вільної від вірусного вторгнення
Інтерфейс даних	2 USB Type-A, 1 USB Type-B
Мережева камера	16 камер локальної мережі, 8 мережевої переадресації аудіо та відео
Відеокодек	До 4 каналів кодування 1080P60, до 4 каналів декодування 1080P@60 або 8 каналів кодування 1080P@30 і 8 каналів декодування 1080P@30;
Аудіо та відео протокол	Аудіо підтримує G.711, G.722, G722.1, G722.1C, AAC, підтримує декодування потоків аудіо коду; підтримує кодування 8-канально-незалежних потоків аудіокоду, підтримує незалежний запис і зберігання звуку; Відео підтримує H.264HP, MP, BP, H265MP;
Дисплейний термінал	Вбудована функція поділу відео, яка може реалізовувати синтез одного екрана/картинки в картинці/картинки поза зображенням, як-от розділення одного екрана, розділення двох екранів, розділення трьох екранів, розділення чотирьох екранів, п’ять екранів поділ екрана, поділ на шість екранів, поділ на сім екранів, поділ на вісім екранів, поділ на дев’ять екранів, поділ на десять екранів, тринадцять екранів і шістнадцять екранів; до чотирьох груп незалежного мультиекранного синтезованого дисплея з підтримкою екранного виводу 2K/4K;
панель керування	Підтримує різноманітні панелі керування, додатковий 10.{1}}дюймовий дротовий сенсорний екран Android (стандарт без настінного кріплення, без підтримки POE), 10.{3}}дюймовий мережевий сенсорний екран PoE для робочого столу, 10.{{5 }}дюймовий мережевий вбудований настінний сенсорний екран PoE (стандартний вбудований настінний нижній блок), 4-дюймова мережева версія PoE 86 сенсорний екран
Швидкість кодека	Максимум 16 каналів кодека 1080P, 512 Кбіт/с ~ 16 Мбіт/с на канал
Аудіо вхід	8-way Phoenix Terminal Input (підтримує 48 В фантомного живлення MIC вхід або лінійний вхід) , 8 -way HDMI вбудований аудіовхід, 16-way RTSP audio, 2-way DSP аудіо , 1-way аудіовхід OPS, 1-way бездротовий аудіовхід екранної проекції, 1-way wireless voice module audio input, ручна цифрова аудіосистема доступу до цифрового мікрофона (мережевий порт DIGIT MIC, підтримує 2 ручний доступ до цифрового мікрофона)
Аудіовихід	4-вихід лінійного аудіовиходу, 4-вихід цифрового підсилювача 200 Вт при 8 Ом, 8 -вбудований аудіовихід HDMI, 10-вихід DSP, 1-шлях вихід OPS; підтримка регулювання гучності, аудіо підтримує синхронізацію та мікшування
Відео вхід	8- канальний вхідний інтерфейс 4K HDMI, 16-канальний вхід IP-мережевої камери, 1-канал внутрішній вхід OPS, 1-канал внутрішнього бездротового проекційного екрана
Відеовихід	8- канальний вихідний інтерфейс 4K HDMI, 8-канал потокової передачі RTMP, 1-канал внутрішнього виходу OPS, підтримка виходу HDMI після перемикання звуку
Обробка аудіо	Підтримує автоматичне придушення відлуння (AEC), автоматичне регулювання посилення (AGC), автоматичне придушення/придушення шумів (ANC /ANS), автоматичне придушення зворотного зв’язку (AFC), матрицю змішування (AM), компенсацію втрати пакетів (PLC)
Обробка відео	Підтримка адаптації роздільної здатності відео, перемикання, розподілу, поділу екрана, накладання субтитрів і налаштування параметрів зображення
Протокол зв'язку	SIP, подвійний потік BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;
Мережевий інтерфейс	2 порти WAN, 6 портів LAN; або встановити 8 мережевих портів для повного підключення; 4 з мережевих портів підтримують живлення PoE;
Функція змішування	Підтримує локальний аудіо, вбудований аудіо HDMI і віддалений аудіо потоки мережевого доступу RTSP для входу в мікшер і може динамічно вибирати мікшування; також підтримує вбудований аудіовхід OPS, вбудований аудіовхід бездротової проекції екрана та вбудований аудіовхід бездротового розмовного модуля для входу в мікшер;
Центральний контроль	Центральне керування одним дотиком: перемикання системи, регулювання вихідної гучності, перемикання джерела сигналу, керування камерою, керування записом і трансляцією, дистанційний виклик, контроль середовища тощо.
Інтерфейс контролю навколишнього середовища	3-інтерфейс RS{1}}/485, 1*RS232/RS485 DEBUG, 2-way RELAY (із зовнішнім джерелом живлення 12 В), 2-way I/O, {{ 9}} шлях інфрачервоного ІЧ
Відеоконференція	Підтримка H.323 «точка-точка» відеоконференції та надсилання допоміжного потоку; Підтримка SIP «точка-точка» відеоконференції та надсилання додаткового потоку; Одна машина підтримує максимум 6-конференцій учасників (через протокол SIP), підтримує створення кількох шаблонів конференцій, підтримує заплановані конференції та автоматично скликає конференції відповідно до запланованого часу; ви можете запросити нові термінали приєднатися до конференції під час конференції або виключити термінал із конференції; ви можете вимкнути/увімкнути звук будь-якого місця або вимкнути/увімкнути звук усіх місць одним клацанням миші; При використанні протоколу H.323 підтримується реєстрація GK і можна здійснювати дзвінки на короткі номери; При використанні протоколу SIP підтримується реєстрація SIP і можна здійснювати дзвінки на короткі номери; Під час відеоконференції він підтримує зашифровану передачу аудіо та відео, шифрування викликів «точка-точка» та шифрування викликів багатосторонньої відеоконференції, щоб запобігти прослуховуванню аудіо та відео протягом усієї конференції;
Функція прямої трансляції	Підтримує до 10-канальної багатоадресної передачі, пряму трансляцію та на вимогу
Функція запису	Підтримує використання як термінал розподілу запису та трансляції та клієнта, підтримує запис 6 каналів аудіо та відео одночасно; підтримує синтезування 1 4K багатоекранного запису (тобто 1 канал синтезованого віртуального екрана 4K, синтезованого кількома каналами екранів 1920*1080; не підтримує запис джерела вхідного сигналу 4K HDMI або IPC); формат файлу для запису та трансляції – MP4, підтримує автоматичне/ручне копіювання USB-диска, примусове оновлення системи USB-диска та відновлення конфігурації ініціалізації, підтримує запис компакт-дисків USB, підтримує керування вмістом файлу запису (завантаження/експорт/редагування/видалення)
Внутрішній жорсткий диск	Стандартний 2 ТБ 35-дюймовий жорсткий диск для відеоспостереження, підтримує жорсткий диск до 16 ТБ (один слот для диска); Підтримує подвійні слоти для жорстких дисків і підтримує внутрішню установку двох жорстких дисків для спостереження; Підтримка розширення зовнішнього жорсткого диска через USB;
Енергозбереження та захист навколишнього середовища	Підтримка мережевого сну та пробудження, системний перемикач одним дотиком
Функція обслуговування	Підтримує керування веб-інтерфейсом, забезпечує швидку конфігурацію портів пристрою, підтримує зміну пароля веб-порту, зміну IP-адреси, скидання до заводських налаштувань, оновлення програмного забезпечення, світловий індикатор, інфрачервоне навчання, керування журналами, налагодження послідовного порту, віддалене налагодження Telnet, дистанційне управління роботою та обслуговуванням
Вбудований комп'ютер OPS	Комп'ютер Fusion OPS, пам'ять 16G, жорсткий диск 512G
Вбудована функція бездротової проекції екрана	Підтримка проекції екрана одним клацанням миші за допомогою бездротового передавача проекції екрана, підтримка проекції екрана за допомогою портативного терміналу ПК/мобільного телефону/PAD-клієнта, підтримка зовнішньої антени для розширення сигналу прийому
Вбудований бездротовий розмовний модуль	Підтримує розмову за допомогою двох мікрофонів одночасно, підтримує бездротовий портативний мікрофон/затискач для нашийника/передавач гарнітури; підтримує зовнішню антену для розширення сигналу прийому
монтаж	Встановлення стандартної телекомунікаційної шафи 3 U
Розмір пристрою	Розмір виробу: ширина* глибина * висота 437 мм* 442 мм* 132,5 мм (включаючи ручку) Розмір виробу: ширина* глибина * висота 437 мм* 410 мм* 132,5 мм (без ручки)
Вхідна напруга і струм	AC100~240В/50~60Гц
Споживана потужність пристрою	Типове споживання електроенергії50 Вт; споживання електроенергії при повному навантаженні750W
Вага обладнання	Вага нетто всієї машини 14,6 кг, вага брутто 16 кг
Робоча температура	0~45 градусів працює
Вологість Висота	від 10% до 90%, висота менше або дорівнює 5000 метрів
Хост-шасі (основна плата керування та аудіоплата є стандартними, інші плати є додатковими)

Хост-шасі	Стандартна вбудована основна карта керування (MAIN card) і звукова карта (AUDIO card)
Головна плата керування (MAIN card)	Включає 8 портів Gigabit Ethernet (включаючи 4 POE), 3 порти RS-232/485, 1*RS232/RS485 DEBUG, 2 порти RELAY, 2 порти вводу/виводу, 2 ІЧ-порти, 2 порти USB Type-A , 1 порт USB Type-B
Аудіо плата (AUDIO card)	Цифрова аудіосистема Hand-in-Hand, підтримує доступ до 2 цифрових мікрофонів Hand-in-Hand (мережевий порт DIGIT MIC), вхід 8-way Phoenix MIC/LINE (підтримує вхід MIC фантомного живлення 48 В або лінійний вхід) лінійний вхід), 4-way Phoenix термінальний аудіо вихід LINE OUT, 4-way цифровий вихід підсилювача потужності (4x200W@8Ω)

Основне шасі можна оснастити додатковими платами наступним чином:
Чотириканальна вхідна карта HDMI CR-4I-HDMI

Тип плати	Одна карта чотирьохканального входу HDMI, встановлена в хості для доставки
Адаптація хоста	Один хост підтримує до 2 вхідних карт HDMI
Вхідний сигнал	4-канал сигналу HDMI, підтримка вбудованого входу аудіосигналу
Вхідні роз’єми	Тип A 19-контактний гніздо
Тип сигналу	HDMI, DVI-D, автоматична ідентифікація вхідних сигналів
резолюція	Максимальна вхідна роздільна здатність 4K30
Аудіоформат	Підтримка формату PCM
стандарт	Підтримується HDMI 2.0
Управління EDID	Підтримка імпорту EDID
Інші особливості	Підтримка функції накладання символів
Чотиристороння карта виходу HDMI CR-4O-HDMI

Тип плати	Одна карта чотириканального виходу HDMI, встановлена в хості для доставки
Адаптація хоста	Один хост підтримує до 2 вихідних плат HDMI
Вихідний сигнал	4-канал сигналу HDMI, підтримка виведення вбудованого аудіосигналу
Вхідні роз’єми	Тип A 19-контактний гніздо
Тип сигналу	HDMI, DVI-D
резолюція	Максимальна вихідна роздільна здатність 4K30
стандарт	Підтримується HDMI 2.0
Інші функції	Підтримка настроюваного формату виведення
Плата OPS CR-OPS-WIN

Тип плати	Плата OPS, завантажена в хост для доставки, стандартна конфігурація, інтегрований комп’ютер OPS 11-го покоління OPS-I5A11-16-512 (16G+512G), попередньо встановлена операційна система Windows 11 Professional; (конкретна комплектація підлягає доставці)
Адаптація хоста	Один хост підтримує до 1 картки OPS
Продуктивність OPS (Конкретна комплектація підлягає доставці)	1. Шість ядер і дванадцять потоків; 2. Основна частота 2,7 ГГц-4,6 ГГц; 3. Рівень кешу 3 12 МБ; 4. Конфігурація материнської плати: I5 11500; 5. Відеокарта: Intel HD Graphics 750; 6. Роздільна здатність 5K60HZ; 7. Базова частота: 350 МГц; 8. Динамічна частота: 1,3 ГГц; 9. Споживана потужність процесора: 65 Вт; 10. Нормальне робоче споживання електроенергії: 85 Вт; 11. Максимальна споживана потужність: 120 Вт;
Бездротова карта проекції екрана та пристрій проекції екрана CR-VIA-CAST

Тип плати	Плата модуля прийому бездротової проекції екрана встановлюється в хост для доставки; карта модуля прийому бездротової екранної проекції стандартно постачається з передавачем екрану WIFI з однією клавішею VIA-T8; стандартно постачається з 2 короткими стрижневими антенами, 2 кабелями-подовжувачами антени та 2 присосками, щоб корпус не екранував бездротовий сигнал проекції екрана;
Адаптація хоста	Один хост підтримує до 1 бездротової плати модуля прийому екрану
Продуктивність бездротової проекції	1. Модуль Wi-Fi: 5 ГГц/2,4 ГГц 2. Пропускна здатність Wi-Fi: 867 МГц 3. Час запуску:<15s 4. Час відгуку проекції екрана: менше або дорівнює 3 с 5. Час реакції випередження: менше або дорівнює 2 с 6. Система підтримки: Windows / Mac OS / IOS / Android 7. Режим роботи: підключи та грай, проекція екрана в один клік 8. Спосіб сполучення: вставте USB-порт приймача для автоматичного з’єднання 9. Роздільна здатність передачі: 1920 x 1080 10. Частота кадрів: 30 кадрів/с і нижче 11. Інтерфейс живлення: USB2.0, USB3.0 12. Інтерфейс передачі відео: USB2.0, USB3.0 13. Відгук дотиком: 10 балів @Windows/Mac OS
Бездротова мікрофонна карта та портативний мікрофон CR-MD-MIC

Тип плати	УВЧ-плата бездротового модуля прийому мови, встановлена в хості для доставки; Плата модуля бездротового прийому мовлення UHF постачається з 2 бездротовими портативними мікрофонами MD-13; постачається з 2 короткими стрижневими антенами, 2 кабелями-подовжувачами антени та 2 присосками, щоб корпус не екранував сигнал бездротової проекції;
Адаптація хоста	Один хост підтримує до 1 плати модуля бездротового прийому мови в діапазоні UHF
Продуктивність бездротової розмовної дошки UHF	Параметри карти прийому бездротового мікрофона: 1. Діапазон видимого діапазону: 470-960 МГц (залежно від регіону); 2. Звуковий відгук: 20 Гц-18 кГц; 3. Повне гармонійне спотворення:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100 дБ; 5. Signal-to-noise ratio: >92 дБ; Параметри бездротового ручного мікрофона: 1. Ядро мікрофона ручного передавача: динамічний тип; 2. Діапазон вхідного посилення: 30 дБ; 3. Вихідна радіочастотна потужність: 10 мВт; 4. Вимоги до живлення: 2 лужні батарейки типу АА (LR6); 5. Час автономної роботи: до 10 годин; 6. Розмір: 36 х 245 (мм); 7. Вага: 0.28 кг;
