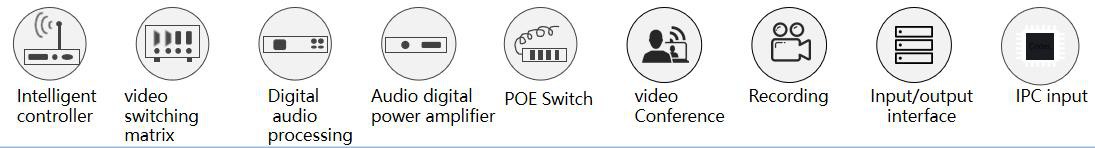

Інтегрований процесор дев'ять в одному

демонструвати

АЛЬПІМ-1008

Безпечний і стабільний

Прийняття системної архітектури промислового рівня, розробленої на основі системи LINUX, без вірусів

Інтерфейс даних

2 USB Type-A, 1 USB Type-B

Мережева камера

12 локальних мережевих камер, 4 мережеві переадресації

Відеокодек

Підтримує кодування та декодування відео до 4K60; підтримує до 4 каналів кодування 1080P60 і до 4 каналів декодування 1080P@60; або 8 каналів кодування 1080P@30 і 8 каналів декодування 1080P@30;

Аудіо та відео протокол

Аудіо підтримує G.711, G.722, G722.1, G722.1C, AAC і підтримує декодування потоків аудіо коду

Відео підтримує H.264HP, MP, BP, H265MP

Дисплейний термінал

Вбудована функція поділу відео, яка може реалізовувати синтез зображення на одному екрані/картинці в картинці/картинці поза зображенням, накладення субтитрів, накладення назви терміналу та відображення логотипу станції на один, два, три, чотири, п’ять, шість, сім, вісім, дев'ять, десять, тринадцять і шістнадцять розділених екранів

панель керування

Підтримує різноманітні панелі керування, додатковий 10.{1}}дюймовий дротовий сенсорний екран Android (стандарт без настінного кріплення, без підтримки POE), 10.{3}}дюймовий мережевий сенсорний екран PoE для робочого столу, 10.{{5 }}дюймовий настінний сенсорний екран PoE (стандарт із настінним нижнім блоком)

Швидкість кодека

Максимум 16 каналів кодека 1080P, 512 Кбіт/с ~ 16 Мбіт/с на канал

Аудіо вхід

8-way Phoenix terminal input (підтримує мікрофонний вхід 48 В з фантомним живленням або лінійний вхід) , 4- way HDMI вбудований аудіовхід

Аудіовихід

4-вихід лінійного аудіовиходу (або 2 пари стереовиходів L/R Phoenix), 2-вихід цифрового підсилювача 100 Вт при 8 Ом (або 2- цифровий вихід 150 Вт при 4 Ом вихід підсилювача) , 2-спосіб вбудований аудіовихід HDMI; підтримка регулювання гучності, аудіо підтримує синхронізацію та мікшування

Відео вхід

4 вхідні інтерфейси HDMI, 16 входів IP-камери; HDMI IN1 і HDMI IN3 підтримують вхід з максимальною роздільною здатністю 4K30, а HDMI IN2 і HDMI IN4 підтримують вхід з максимальною роздільною здатністю 1920*1080@60;

Відеовихід

2 вихідні інтерфейси HDMI, HDMI OUT1 і HDMI OUT2 підтримують максимальну вихідну роздільну здатність 4K30;

Обробка аудіо

Підтримує автоматичне придушення відлуння (AEC), автоматичне регулювання посилення (AGC), автоматичне придушення/придушення шумів (ANC /ANS), автоматичне придушення зворотного зв’язку (AFC), матрицю змішування (AM), компенсацію втрати пакетів (PLC)

Обробка відео

Підтримує адаптацію роздільної здатності відео, перемикання, розподіл, поділ екрана, накладання субтитрів із прокручуванням, накладення імені терміналу, відображення логотипу станції та налаштування параметрів зображення; накладення субтитрів і назви терміналу підтримує довільне налаштування позиції; логотип станції підтримує регулювання положення верхнього лівого, верхнього правого, нижнього лівого та нижнього правого кутів, а також підтримує налаштування прозорості дисплея;

Протокол зв'язку

SIP, подвійний потік BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Мережевий інтерфейс

1 порт WAN, 5 портів LAN; або встановити 6 мережевих портів для повного підключення; 4 з мережевих портів підтримують живлення PoE;

Примітка. Якщо вам потрібно підключитися до комутатора PoE стороннього виробника, ми рекомендуємо використовувати мережевий порт, який не підтримує PoE, для підключення до комутатора PoE іншої сторони, щоб переконатися, що один із мережевих портів не забезпечує зовнішнє живлення PoE . Намагайтеся не підключатися безпосередньо один до одного за допомогою інтерфейсів PoE.

Функція змішування

Підтримує локальний аудіо, вбудований аудіо HDMI і віддалений аудіо потоки доступу до мережі RTSP, що надходять у мікшер, і може динамічно вибирати мікшування

Центральний контроль

Центральне керування одним дотиком: перемикання системи, регулювання вихідної гучності, перемикання джерела сигналу, керування камерою, керування записом і трансляцією, дистанційний виклик, контроль середовища тощо.

Інтерфейс контролю навколишнього середовища

3-інтерфейс RS{1}}/485, 1*RS232/RS485 DEBUG, 2-way RELAY, 2-way I/O, 2-way інфрачервоний ІЧ

Відеоконференція

Підтримка H.323 «точка-точка» відеоконференції та надсилання допоміжного потоку;

Підтримка SIP «точка-точка» відеоконференції та надсилання додаткового потоку;

Одна машина підтримує максимум 6-конференцій учасників (через протокол SIP/H.323), підтримує створення кількох шаблонів конференцій, підтримує заплановані конференції та автоматично скликає конференції відповідно до запланованого часу; ви можете запросити нові термінали приєднатися до конференції під час конференції або виключити термінал із конференції; ви можете вимкнути/увімкнути звук будь-якого місця або вимкнути/увімкнути звук усіх місць одним клацанням миші;

При використанні протоколу H.323 підтримується реєстрація GK і можна здійснювати дзвінки на короткі номери;

При використанні протоколу SIP підтримується реєстрація SIP і можна здійснювати дзвінки на короткі номери;

Під час відеоконференції він підтримує зашифровану передачу аудіо та відео, шифрування викликів «точка-точка» та шифрування викликів багатосторонньої відеоконференції, щоб запобігти прослуховуванню аудіо та відео протягом усієї конференції;

Push-потік

Підтримуйте потокове передавання не менше ніж на 8 різних платформах прямого мовлення одночасно

Пряма трансляція

Підтримує до 10-канальної багатоадресної передачі, пряму трансляцію та на вимогу

Функція запису

Підтримується використання як терміналу розповсюдження запису та трансляції та клієнта з максимум 4 локальними потоками запису (або запис 1 4K зображення), формат файлу запису та трансляції – MP4, підтримує автоматичне копіювання флеш-пам’яті USB, примусове оновлення системи флеш-накопичувача USB і відновлення початкової конфігурації, підтримує керування вмістом запису файлів (завантаження/експорт/редагування/видалення)

Розподілені системи

Він може використовуватися як машина інтерфейсу введення та виведення розподіленої системи та підтримує доступ до розподіленої системи для задоволення потреб різних клієнтів (таких як клієнт Android, клієнт IOS, клієнт Hongmeng, клієнт WINDOWS, клієнт Kylin тощо). ) для візуального контролю та розподіленого відображення на екрані; він підтримує узгодження з мультимедійними розподіленими системами керування, підтримує керування пристроєм через візуальний попередній перегляд зображення, підтримує використання як терміналу розподіленого вузла та реалізує взаємозв’язок між пристроями

Підтримка розподіленої системи

При використанні з розподіленою системою гіперконвергентний хмарний вузол підтримує розширення аудіо, відео та каналів введення та виводу керування в поєднанні з машиною інтерфейсу введення та машиною інтерфейсу виводу. Вхідне зображення інтерфейсу HDMI гіперконвергентного хмарного вузла може бути безпосередньо виведено на машину вихідного інтерфейсу через мережу для виведення на великий екран. Машинне зображення вхідного інтерфейсу також можна безпосередньо виводити на інтерфейс HDMI гіперконвергентного хмарного вузла через передачу по мережі. Кожен вихідний інтерфейс HDMI підтримує кілька комбінацій екранів (тобто функцію розділення екрана).

Внутрішній жорсткий диск

Стандартний 2 ТБ 3{2}}дюймовий жорсткий диск для відеоспостереження, який можна розширити до 12 ТБ мобільного жорсткого диска через USB

Мережевий зв'язок

Підтримка 4 -канального мікшування та відтворення аудіо, підтримка мережевого сну та пробудження, перемикання системи одним дотиком

Функція обслуговування

Підтримує керування веб-інтерфейсом, забезпечує швидку конфігурацію портів пристрою, підтримує зміну пароля веб-порту, зміну IP-адреси, скидання до заводських налаштувань, оновлення програмного забезпечення, світловий індикатор, інфрачервоне навчання, керування журналами, налагодження послідовного порту, віддалене налагодження Telnet, дистанційне управління роботою та обслуговуванням

монтаж

Стандартне встановлення в телекомунікаційній шафі 1 U, рекомендовано встановлювати його поблизу периферійного обладнання, щоб зменшити навантаження на електропроводку

Розмір пристрою

Розмір продукту: ширина*висота*глибина4 36,8 мм* 45 мм* 318 мм

Розмір упаковки: ширина*висота*глибина 560 мм *135 мм *408 мм

Вага обладнання

Вага брутто 7,2 кг (включаючи пакувальні матеріали)

Вхідна напруга і струм

AC100~240В/50~60Гц

Споживана потужність пристрою

Без виходу на зовнішній динамік і пристрою з живленням від POE: типове споживання електроенергії40W

Коли під’єднано два зовнішні динаміки та зовнішній пристрій з живленням через технологію POE: споживання електроенергії при повному навантаженні340 W

Робоча температура

0~45 градусів працює

Вологість Висота

від 10% до 90%, висота менше або дорівнює 5000 метрів
