Огляд
Tendzone MCN - 4611 — це мультимедійна розподілена інтерактивна система, інтегрований хмарний вузол, інтегрований пристрій кодека, який підтримує ручне перемикання на кодування або декодування хмарного вузла, розгортання системи підтримує безцентровий і центральний режими розгортання, які можна вибрати на вимогу в проект . При використанні в якості вузла кодування він підтримує отримання відеосигналу 4K @ 60 і кодування 4K @ 30; якщо використовується як вузол декодування, він підтримує декодування відео 4K @ 60 і відображення відеовиходу; підтримує додатки KVM для сидіння та підтримує додатки для з’єднання світлодіодних/РК-дисплеїв.
особливості
Висока чіткість, багатофункціональність
- Підтримка вихідного дисплея з роздільною здатністю 4K@60
- Підтримка отримання та кодування відеосигналу 4K@30
- Підтримка програми KVM
Інтелектуальне зрощування, єдине управління
- Підтримує синхронне відображення з’єднаних зображень світлодіодного/РК-екрану
- Підтримує уніфіковане управління та контроль програмного забезпечення платформи розподіленої системи
- Підтримує вікна відеозображення, крос-екран, роумінг і накладання
Безпечний і надійний
- Вітчизняні мікросхеми, вбудована система Linux, без вірусів
- Підтримка джерела живлення PoE та резервного зовнішнього джерела живлення
- Підтримка резервного копіювання оптичних каналів
Легке обслуговування
- Тиха конструкція без вентилятора, оптико-електронне резервне копіювання
- Інтегрований дизайн, вільне перемикання на кодування або декодування
- Підтримує встановлення 2 одиниць поруч; підтримує централізований монтаж 12 одиниць
Інформація про панель

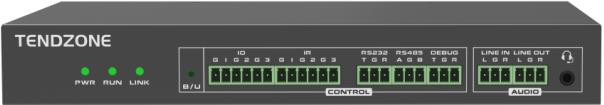

(1) Індикатор живлення Примітка: Завжди горить, коли живлення включено
(2) Індикатор роботи. Примітка: блимає, коли програма працює нормально, і завжди світиться, якщо не працює нормально
(3)Індикатор з’єднання Примітка: блимає під час підключення до сервера, ненормально, якщо постійно горить
(4)3 -way IO
(5) 3 -way IR
(6) Один канал RS 232
(7) Один RS 485
(8) Порт налагодження Примітка: порт налагодження використовується для виявлення проблем
(9) LINE IN балансний вхід
(10) LINE OUT балансний вихід
(11)3. Інтерфейс 5 мм. Примітка: вхід і вихід інтегровані

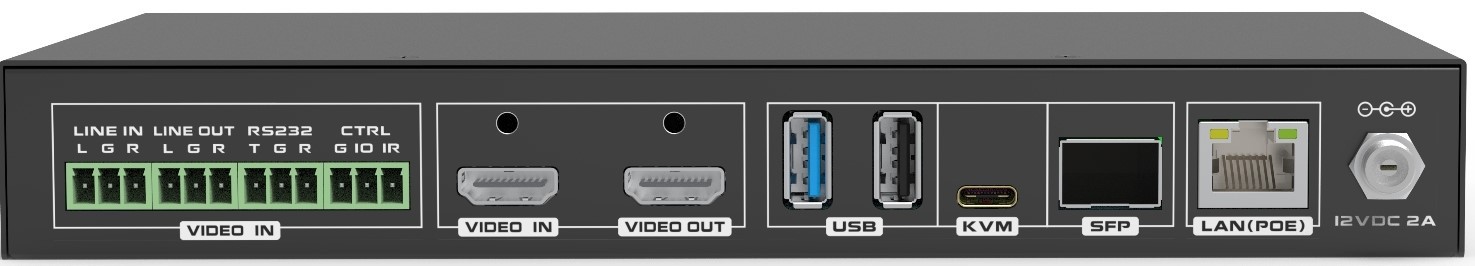

(1) LINE IN балансний вхід
(2) LINE OUT балансний вихід
(3) Один канал RS 232
(4) Один IO + один IR
(5) Вхід HDMI IN1 (з аудіо)
(6) Вихід HDMI OUT (зі звуком)
(7)USB3.0 Порт хосту Type-A Примітка: під’єднайте клавіатуру та мишу, коли вузол декодування KVM
(8)USB2.0 Порт хосту Type-A Примітка: під’єднайте клавіатуру та мишу, коли вузол декодування KVM
(9) Порт типу C (оновлення) Примітка: підключайтеся до комп’ютера для керування під час використання вузла кодування KVM
(10) Порт оптичної мережі SFP Gigabit
(11)Порт Gigabit Ethernet PoE. Примітка: підтримка джерела живлення POE
(12) Порт джерела живлення DC 12V/2A
Популярні Мітки: Декодер 4k av через ip, Китай виробники декодера 4k av через ip, постачальники, фабрика
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Загальна продуктивність |
||
|
Конфігурація обладнання |
Вітчизняна мікросхема-кодек власної розробки; розроблено на основі вбудованої системи Linux, без вторгнення вірусів чи троянів; |
|
|
Передня панель |
3 індикатори стану: PWR, RUN і LINK; |
|
|
Відеоінтерфейс |
1-канальний відеовхід HDMI; 1 канал HDMI відео вихід; Підтримка фіксованої пряжки HDMI; |
|
|
Аудіоінтерфейс |
1-вхід/вихід 3,5 мм роз’єм для навушників; 2 збалансованих ЛІНІЙНИХ аудіовходу; 2-way балансний ЛІНІЙНИЙ аудіовихід; |
|
|
Інтерфейс даних |
{{0}}way USB 3.0 Host; {{0}}way USB 2.0 Host; 1 інтерфейс type-c, підтримує OTG; |
|
|
Інтерфейс управління |
4 IO; 4 ІЧ; 2 RS232; 1 RS485; 1 порт налагодження RS232; |
|
|
Мережевий інтерфейс |
1 1000Порт оптоволоконної мережі з Мбіт/с; 1 1000Порт Ethernet із потужністю біт/с, що підтримує джерело живлення POE; |
|
|
Інтерфейс живлення |
1 інтерфейс живлення постійного струму, вхід 12 В/2 А; |
|
|
Споживана потужність пристрою |
Менше або дорівнює 12 Вт; |
|
|
Захист від протікання поточний |
0.25 мА |
|
|
Робоче середовище |
Температура: 0~45 градусів; Відносна вологість: 10%-90% RH ; |
|
|
Середовище зберігання |
Температура: -20 градус -60 градус ; Відносна вологість: 5%-90% RH ; |
|
|
монтаж |
Дві шафи 1U, встановлені поруч; 8 централізованих установок; |
|
|
Розмір |
Розмір виробу: 220*124*30 мм; Розмір упаковки: 540 * 280 * 90 мм; Вага нетто: 0,7 кг; Вага брутто: 2,48 кг; |
|
|
Кодувальник |
Декодер |
|
|
Відео вхід |
N/A |
Підтримує 1-отримання вхідного відео 4K @ 60fps, кодування відео 4K @ 30fps і зворотну сумісність; підтримує роздільну здатність кодування, бітрейт, частоту кадрів, формат кодування, параметри керування швидкістю, діапазон регулювання бітрейту 128 Кбіт/с ~ 40 Мбіт/с, діапазон налаштування частоти кадрів 5 ~ 60 кадрів; |
|
Відеовихід |
Підтримка 1 -канального відеовиводу 4K @60 і декодування із сумісністю зі зниженою роздільною здатністю; підтримка виведення настроюваної роздільної здатності; підтримка декодування відео H 264/H265; |
Підтримка каналу 1- 4K @ 30 кадрів/с. |
|
Аудіо вхід |
У разі використання як вихідного вузла KVM для сидіння він підтримує аудіовхід 1 3.5 мм і 1 ЛІНІЙНИЙ аудіовхід; |
Підтримка 1-way 3,5 мм входу для навушників; 2-збалансований ЛІНІЙНИЙ аудіовхід; Підтримка кодування аудіоформату AAC, G.711a, G.711u, G.722, частота дискретизації 48 кГц 24-біт; |
|
Аудіовихід |
Підтримка 2-збалансованого ЛІНІЙНОГО аудіовиходу; 1-вихід 3,5 мм для навушників; Підтримка декодування аудіоформату AAC, G.711a, G.711u, G.722, O PUS, частота дискретизації 48 кГц 24-біт; |
N/A |
|
Розпізнавання відео |
Підтримує автоматичну ідентифікацію розширеного ідентифікатора дисплея EDID; Сумісний із системою прогресивної розгортки P; |
|
|
Мережевий зв'язок |
Підтримка міжсегментного спілкування; Підтримка DH CP для динамічного отримання IP-адреси; Підтримка протоколу RTSP/RTP; Підтримка одноадресної та багатоадресної передачі; |
|
|
Експлуатація та обслуговування обладнання |
Підтримує отримання інформації про живучість процесів пристрою, інформацію про використання пам’яті, інформацію про час роботи, рівень завантаження процесора та інформацію про використання диска та обслуговування; Підтримка конфігурації веб-сторінки; Підтримка конфігурації мережі, оновлення пристрою, перезапуск, експорт журналу, імпорт/експорт конфігурації, очищення конфігурації користувача та відновлення заводських параметрів; |
|
|
Субтитри/фон |
Підтримка фонових налаштувань; Підтримка налаштувань субтитрів; Підтримка відображення банерів; |
|
|
застосування |
Підтримка програми KVM agent; Підтримка зварювальних програм відображення; Підтримка програми синхронізації відео з надвисокою роздільною здатністю; |
|
